Беспроводные системы охранно-пожарной сигнализации Астра РИ-М
• Особенности беспроводной части системы «Астра-РИ-М»:
- информационный обмен в радиосетях в радиочастотном диапазоне 433 МГц,
- алгоритм исключения наложений сигналов от нескольких радиоканальных извещателей;
- динамическое кодирование сообщений с защитой от «квалифицированного обхода»;
- две частотные литеры;
- оптимизированный алгоритм обмена по радиоканалу,
- два режима радиоканала,
- период контроля канала от 2 минут,
- срок службы элементов питания в извещателях до 5 лет,
- переключение частотной литеры в радиоизвещателях,
- регистрация извещателей в радиосети с помощью лазерного пульта Астра-942;
- двусторонний протокол связи РР с ретрансляторами, пожарными извещателями Астра-421 исп.РК2, Астра-4511 исп.РК2;
- простота монтажа беспроводной части;
• поддержка проводных шлейфов через расширитель Астра-713;
• «сквозная» настройка всей системы и каждого ее устройства с помощью программного комплекса мониторинга (ПКМ) Астра Pro при подключении к компьютеру только центрального ППКОП Астра-812 Pro;
• интуитивно понятный интерфейс программы настройки с встроенным подробным описанием действий по принципу ON-Line. ПКМ Астра Pro бесплатно распространяется с нашего сайта;
• возможность настройки системы со встроенной клавиатуры Астра-812 Pro с доступом по паролю инженера;
• расширенная коммуникация за счет сменных модулей коммуникации;
• каналы внешней связи – GSM, LAN, каналы связи с ПК – USB, LAN, RS-485;
• Форматы оповещения: Contact ID в каналах PSTN и GSM; SIA FSK в канале PSTN; речь в канале GSM; SMS в канале GSM; АРГУС-СТ в CSD-канале; PRO-net и SIA IP в GPRS-канале и в сетях с TCP/IP;
• возможность мониторинга системы в режиме online на одном или нескольких АРМ-ax в компьютерной сети, включая удаленный мониторинг и частичные настройки через Internet при фиксированных IP-адресах (Астра-LAN);
• дистанционное управление от 8-ми пользователей в канале GSM по паролям;
• функция сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР и ППКОП для восстановления системы без перерегистрации радиоустройств с помощью ПКМ Астра Pro;
• ПКМ Астра Pro предоставляется единым файлом-установщиком на компьютер, предусматривает использование СУБД от Microsoft типа SQL-сервер Express, и в случае отсутствия устанавливает его на компьютер автоматически.
Основные данные:
• центром системы является ППКОП Астра-812Pro со встроенным приемно-передающим радиомодулем (МРР);
• максимальная емкость системы – 192 радиоустройства разных типов;
• встроенный МРР обеспечивает работу со всеми радиоустройствами системы. Дополнительные радиорасширители РР (до 4-х) применяются при необходимости увеличить охват радиосети за счет разнесения РР, например, в многоэтажных зданиях;
• в качестве радиорасширителя (РР) используется устройство Астра-РИ-М РР;
• в качестве расширителей проводных ШС (РП) используется ППКОП Астра-713 с ПО версии 3_0_1;
• в системе возможен один уровень ретрансляции извещений от извещателей (извещатели -> РТР-> РР);
• для ретрансляции в системе применяются радиорасширители РР, переведенные в режим ретрансляции;
• максимальное количество ретрансляторов в системе – 16, по 4 на каждый РР, один ретранслятор обеспечивает работу с 47 извещателями, выходы ретранслятора - системные, программируемые;
• радиус действия радиоканала в прямой видимости: извещателей - не менее 300 м; брелока РПДК и тревожной кнопки Астра-3221 - не менее 1000 м; радиопередающего устройства РПД системы Астра-РИ в режиме извещателя - не менее 800/2500 м; ретрансляторов (РР Астра-РИ-М в режиме ретрансляции) - не менее 1500 м;
• постановка на охрану/снятие с охраны осуществляется: с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (РПУ Астра-Р исп. ТМ, РПУ Астра-РИ-М, Астра-КТМ, Астра-КТМ-С); с использованием идентификационных карт EM-Marin, работающих со считывателями в формате Wiegand; с использованием PIN кодов, вводимых через клавиатуру ППКОП Астра-812 Pro, ПКУ Астра-814 Pro либо через модуль мониторинга ПКМ Астра-Pro; с использованием радиоканальных брелоков РПДК Астра-РИ-М; количество кодов – до 1000; количество ключей ТМ и брелоков – до 192;
• в ППКОП Астра-812 Pro имеется 1 слот для установки сменных модулей коммуникации, поставляемых отдельно. Модули могут устанавливаться в произвольном порядке и подлежат регистрации при настройке (кроме Астра-RS-485):
- Астра-PSTN (обеспечивает передачу сообщений по телефонным линиям, работу в форматах Contact ID, SIA FSK),
- Астра-GSM (2 SIM-карты, обеспечивает дозвон в GSM сетях с речевыми сообщениями, передачей в речевом канале информации в формате Contact ID. Обеспечивает передачу информации в формате АРГУС-СТ в CSD-канале и в протоколах PRO-net и SIA IP в GPRS-канале),
- Астра-LAN (обеспечивает передачу информации в протоколах PRO-net и SIA IP в сетях с TCP/IP, обеспечивает информационный обмен с ядрами ПКМ, размещенными на удаленных ПК и серверах),
- Астра-RS-485 (обеспечивает ППКОП дополнительным, независимым от встроенного в ППКОП, интерфейсом стандарта EIA RS-485 для подключения дополнительно 125 устройств или для подключения к ПК , дальность интерфейса - до 1 км),
- Астра-МР (обеспечивает 2 дополнительных системных релейных выхода в ППКОП);
Мониторинг состояния системы объекта любой величины обеспечивается блоками индикации (БИ) Астра-863А/АР/Б/БР, проводными пультами управления и контроля (ПКУ) Астра-814 Pro и программным комплексом мониторинга (ПКМ) Астра-Pro.

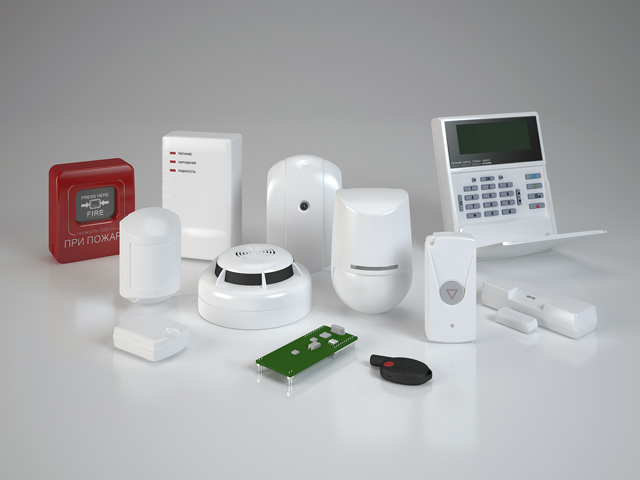

Состав системы:
Астра-812 Pro | прибор приемно-контрольный, встроенная клавиатура, встроенный радиомодуль МРР Астра-РИ-М (433 МГц), до 250 радиоканальных устройств Астра-РИ-М и Астра-Zитадель (при использовании Астра-Z РР), два шлейфа сигнализации, три выхода типа "открытый коллектор, три выхода типа "сухие контакты", вход ТМ, встроенный информационный интерфейс RS-485, один универсальный слот для установки следующих сменных модулей, напряжение питания 10...27 В, ток потребления до 210 мА, степень защиты оболочкой IP30, диапазон рабочих температур -10...+55°C, габаритные размеры 174х150х43 мм |
Астра-814 Pro | пульт контроля и управления для работы в составе системы с центральным ППКОП Астра серии Pro, подключение по RS-485, ввод PIN-кодов в ППКОП, отображение извещений на дисплее |
Астра РИ-М РP | расширитель беспроводных зон для системы с ППКОП серии Pro (Астра-812 Pro, Астра-8945 Pro), част. диапазон 433 МГц, контроль радиоустройств системы Астра-РИ-М под управлением центрального ППКОП |
Астра РИ-М РПДК | брелок радиоканальный 3-х кнопочный (тревога, постановка, снятие). Дальность радиоканала 1000 м в прямой видимости. |
Астра-8231 | блок реле радиоканальный для ППКОП серии Pro (v4_х) и GSM-сигнализации Security Hub; силовое реле 250 В, 5 А; питание от батареи или внешнего 12 В, дальность радиоканала на открытой местности до 300 м |
Астра 713 | автономная работа или в качестве расширителя проводных зон в системах с центральным ППКОП серии Pro (Астра-812 Pro, Астра-8945 Pro); контроль 8 ШС. |
Астра 863 | блок индикаторов для системы с центральным ППКОП Астра серии Pro (Астра-812 Pro, Астра-8945 Pro) |
Астра 823 | блок реле, 4 выхода, из них 2 выхода с контролем; работа под управлением ППКОП Астра-812 Pro, Астра-8945 Pro или РР Астра-РИ-М автономным, программирование с ПК |
Астра 824 | блок сигнальных реле, 8 реле, 100 В, 0.1А, работа под управлением ППКОП Астра серии Pro (Астра-812 Pro, Астра-8945 Pro) или РР Астра-РИ-М автономным, программирование с ПК |
Модуль Астра GSM | сеть GSM; для установки в ППКОП Астра-8945 Pro, Астра-812 Pro; цифровой поток на сервер ПАК "Астра", речевые сообщения, SMS на 8 номеров пользователей |
Модуль Астра LAN | сеть Internet с TCP/IP; для установки в ППКОП Астра-8945 Pro, Астра-812 Pro; обмен информацией с сервером ПАК "Астра" с целью удаленного мониторинга |
Модуль Астра RS-485 | модуль интерфейса RS-485 для установки в ППКОП Астра серии Pro (Астра-812 Pro, Астра-8945 Pro), обеспечивает до 125 доп. устройств Астра по RS-485, обеспечивает мониторинг системы по RS-485 |
Астра 8131 | клавиатура радиоканальная для ППКОП Астра-8945 Pro, Астра-812 Pro, 433 МГц, ввод PIN-кодов в ППКОП, дисплей, встроенный звук; питание от элемента питания или внешнего питания 12В. |
Астра-3321 | Магнитоконтактный, радиоканальный, возможность подключения внешних СМК. |
Астра 8531 | RFID считыватель радиоканальный для ППКОП Астра-8945 Pro, Астра-812 Pro, 433 МГц, питание от батареи или внешнего 12 В; |
Астра 5121 | радиоканальный извещатель, ИК пассивный, объемный, 10 м, 90 град., устойчивость к животным до 20 кг, температурная компенсация, контроль вскрытия. |
Астра 2331 | оповещатель светозвуковой радиоканальный, для ППКОП серии Pro (v4_х) и GSM-сигнализации Security Hub; питание от батареи или внешнего 12 В. |
Астра 3731 | радиоканальный извещатель измерение и передача значений температуры на ППКОП Астра серии Pro |
Астра 5131 исп. Ш | радиоканальный извещатель, ИК пассивный, поверхностный, 5 м, 12 град., дискр. регулировка чувствительности, шариковый кронштейн в комплекте |
Астра-7 исп. РК | радиоканальный извещатель ИК пассивный, объемный, потолочный, диаметр зоны 9 м, высота до 3,6 м, микропроцессор, дискр. регулировка чувствительности |
Астра-8 исп. РК | радиоканальный извещатель ИК + звуковой, объемный, потолочный, диаметр зоны 9 м, звуковой: 6м, высота до 3,6 м, микропроцессор, дискр. регулировка чувствительности АК и ИК канала |
Астра 6131 | радиоизвещатель звуковой поверхностный, дальность 6 м, микропроцессор, дискр. рег. чувствительности, контроль вскрыти. |
Астра 421 исп. РК2 | радиоканальный двусторонний извещатель, пожарный дымовой, оптико-электронный, смена частотной литеры, два элемента питания. |
Астра-361 | извещатель утечки воды |
Астра 3221 | радиоканальная тревожная кнопка системы Астра-РИ-М, 433 МГц, бесшумный ход, возможность стационарного крепления, ношения с помощью зажима или цепочки, дальность радиоканала 1000 м в прямой видимости |
Астра 4511 исп. РК2 | радиоканальный двусторонний извещатель, пожарный ручной, смена частотной литеры, дальность радиоканала 300 м, два элемента питания |
