Модули сопряжения позволяют подключить индивидуальный видеодомофон к линии связи общеподъездного домофона (Визит, Цифрал, Элтис) с координатной системой адресации абонентов, для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.

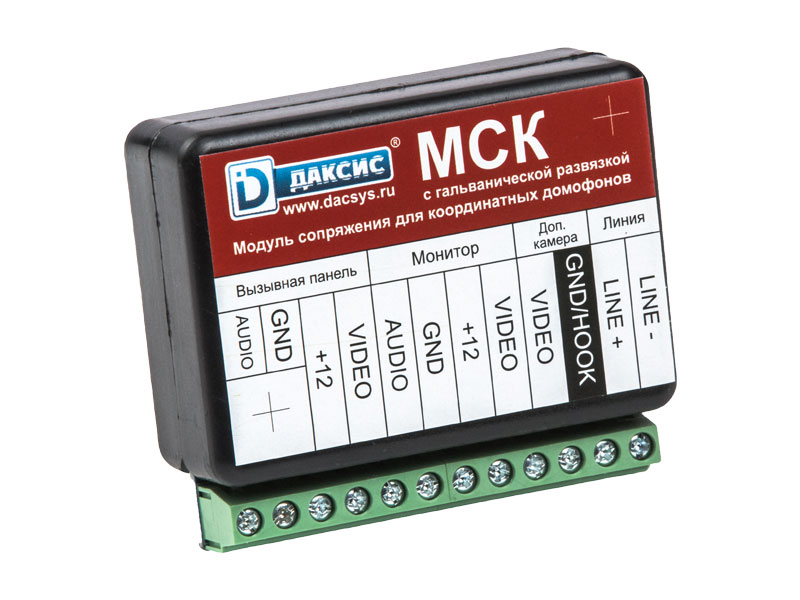

Основные технические характеристики модуля сопряжения МСК:
Назначение контактов:
Аудио от вызывной панели;
Общий провод вызывной панели;
Видеосигнал от вызывной панели;
Аудиосигнал для видеодомофона;
Общий провод видеодомофона;
Видеосигнал для видеодомофона;
Видеосигнал от подъездной видеокамеры;
Общий провод подъездной видеокамеры/домофона (состояние по-умолчанию);
для версии плат, начиная с 2d, возможно подключение сигнала HOOK в положении перемычки J1 2-3;
Абонентская линия от домофона (положительный контакт, десятки);
Абонентская линия от домофона (отрицательный контакт, единицы);
Основные технические характеристики модуля сопряжения МСК:
Назначение контактов:
Аудио от вызывной панели;
Общий провод вызывной панели;
Видеосигнал от вызывной панели;
Аудиосигнал для видеодомофона;
Общий провод видеодомофона;
Видеосигнал для видеодомофона;
Видеосигнал от подъездной видеокамеры;
Общий провод подъездной видеокамеры/домофона (состояние по-умолчанию);
для версии плат, начиная с 2d, возможно подключение сигнала HOOK в положении перемычки J1 2-3;
Абонентская линия от домофона (положительный контакт, десятки);
Абонентская линия от домофона (отрицательный контакт, единицы);
