Организация индивидуальной защиты, охраны объектов и дистанционного управления путем беспроводной передачи извещений при нажатии на кнопку малогабаритных радиопередающих устройств и управления реле радиоприемного устройства при идентификации источника извещения.
Основные данные
Основным прибором автономной радиосистемы Астра-Р является приемное устройство Астра-Р РПУ.Тревожная кнопка для охранной сигнализации – это средство безопасности, предназначенное для дистанционного вызова сотрудников охранных служб при наступлении чрезвычайной ситуации (ограбление, пожар, неадекватное поведение посетителей и т. д.).
Применение по назначению в подавляющем большинстве случаев реализуется в 2-х основных направлениях:
- передача сигнала тревоги от пользователя с мобильным передающим устройством (брелоком или браслетом) на пост охраны;
- передача сигнала управления к какому-либо оборудованию, управление которым не требует многообразия функций и удобнее всего реализуется дистанционно и с возможностью идентификации (шлагбаумы, ворота, роль-ставни и т.п.);
В связи с этим в продажах заложены два варианта распространения, максимально приближенных к потенциальному спросу:
- для первого случая используется комплект оборудования в который входит приемное устройство Астра-Р РПУ с сигнальным реле и два передающих устройства Астра-Р РПД типа брелок;
- для второго случая предлагается приемное устройство Астра-Р РПУ с силовым реле.
В настоящее время в результате длительного изучения спроса и оптимизации выпуск ограничен двумя типами приемного устройства РПУ, имеющими память на 99 передающих устройств, но разные типы реле (силовое реле с контактами на переключение и сигнальное реле с контактами на замыкание/размыкание).
При использовании совместно с РПУ устройства индикации Астра-931 на его индикаторе отображается порядковый номер передающего устройства (брелок/браслет) из числа зарегистрированных, который передал событие нажатия кнопки.
Современное приемное устройство Астра-Р РПУ имеет 2 режима работы радиоканала:
- 1 режим - режим работы с многочисленными вариантами передающих устройств (брелоков/браслетов) выпуска до апреля 2017 года,
- 2 режим - модернизированный режим, реализованный в брелоках/браслетах выпуска с мая 2017 года.
Использование 2-го режима позволило достичь устойчивой работы на дальностях до 300 метров.
- передача сигнала тревоги от пользователя с мобильным передающим устройством (брелоком или браслетом) на пост охраны;
- передача сигнала управления к какому-либо оборудованию, управление которым не требует многообразия функций и удобнее всего реализуется дистанционно и с возможностью идентификации (шлагбаумы, ворота, роль-ставни и т.п.);
В связи с этим в продажах заложены два варианта распространения, максимально приближенных к потенциальному спросу:
- для первого случая используется комплект оборудования в который входит приемное устройство Астра-Р РПУ с сигнальным реле и два передающих устройства Астра-Р РПД типа брелок;
- для второго случая предлагается приемное устройство Астра-Р РПУ с силовым реле.
В настоящее время в результате длительного изучения спроса и оптимизации выпуск ограничен двумя типами приемного устройства РПУ, имеющими память на 99 передающих устройств, но разные типы реле (силовое реле с контактами на переключение и сигнальное реле с контактами на замыкание/размыкание).
При использовании совместно с РПУ устройства индикации Астра-931 на его индикаторе отображается порядковый номер передающего устройства (брелок/браслет) из числа зарегистрированных, который передал событие нажатия кнопки.
Современное приемное устройство Астра-Р РПУ имеет 2 режима работы радиоканала:
- 1 режим - режим работы с многочисленными вариантами передающих устройств (брелоков/браслетов) выпуска до апреля 2017 года,
- 2 режим - модернизированный режим, реализованный в брелоках/браслетах выпуска с мая 2017 года.
Использование 2-го режима позволило достичь устойчивой работы на дальностях до 300 метров.

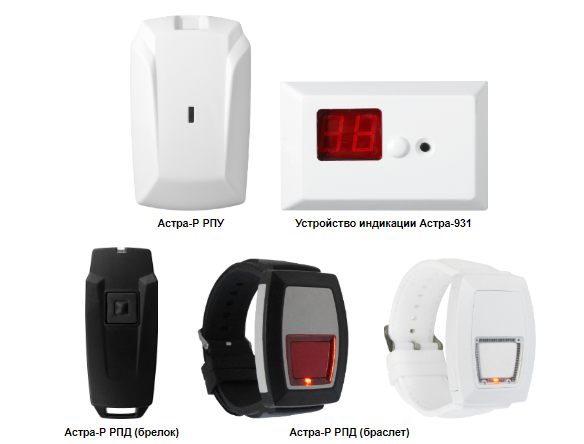

Состав системы Астра-Р
Астра Р РПУ | Поддержка до 99 передающих устройств Астра-Р РПД (брелок/браслет). Приемное устройство Астра-Р РПУ питается от источника постоянного тока (DC) напряжением в диапазоне от 10,5 до 15 V. Максимальный ток потребления при напряжении 12 V не превышает 50 мА. Встроенный радиомодуль диапазона 433 МГц РПУ имеет антенну на печатной плате и возможность подключения внешней антенны с помощью клеммных колодок RF - GND. При использовании внешней антенны перемычка с вилки ANT должна удаляться. Радиомодуль работает на частотах:- в режиме 1 433,92 МГц - в режиме 2 434,62 МГц. Одновременное сопровождение 2-х режимов невозможно. |
Астра - 931 | Хранение в памяти и индикация (путем последовательного перебора) до 99 номеров радиопередающих устройств РПД Астра-Р (РПД); индикация разряда элементов питания РПД; сопровождение индикации звуковым сигналом; принудительный сброс полученной информации; при выключении питания информация не сохраняется. |
| Астра Р РПД Брелок | Беспроводная передача закодированных извещений на РПУ Астра-Р при нажатии кнопки на РПД Астра-Р. NEW: 2 режима радиоканала: режим 1 (для работы с РПУ, имеющими один режим радиоканала, ориентировочно выпуска до сентября 2017 г.) режим 2 (модернизированный радиоканал) динамическое кодирование сообщений с использованием технологии "keeloq"; питание от встроенного элемента питания типа CR2430 напряжением 3 В; индикация разряда элемента питания РПД |
| Астра-Р РПД Браслет | NEW: 2 режима радиоканала: режим 1 (для работы с РПУ, имеющими один режим радиоканала, ориентировочно выпуска до сентября 2017 г.) режим 2 (модернизированный радиоканал) динамическое кодирование сообщений с использованием технологии "keeloq"; подтверждение факта нажатия кнопки индикацией в течение 5 мин; встроенный элемент питания типа CR2430; индикация разряда элемента питания. |
